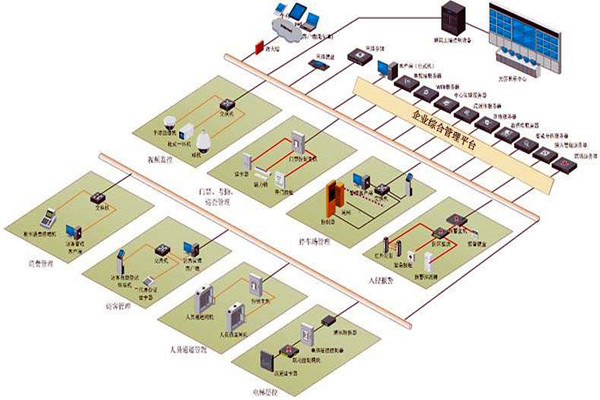

整個樓宇控制系統的集成設計可以分為六大層次來進行，宋要武分別進行了詳細的解釋，大家一起來看一下吧！

1.物理層上的集成設計

在綜合布線的布點設計中，除了要考慮一般意義上的語音、數據、多媒體信息點外，還要考慮所有其他子系統的上位機、網絡通信設備等的布點。大屏幕顯示信號線等也需要考慮。對于會議室內的布點，必須考慮投資，且優化節省用戶成本時又不降低功能，設計固定信息點和移動的信息點(無線網)相結合的方式。

2.中控室/操作臺

統一設計和制造，便于管理的同時也能保證美觀效果，各個子系統在訂貨前，由總包單位收集各樓宇控制系統的要求進行統一設計并加工。統一考慮機柜內的各種設備其安裝、跳線理線，可避免各個子系統“各自為政”。同時在機房內的機柜設置顯示器/鍵盤/鼠標共享器，使得管理方便；PDS系統與會議中控系統的終端安裝統一設計考慮。

3.網絡層上的集成設計

統一配置整個樓宇控制系統用到的網絡設備，利用綜合布線系統的優勢為用戶節約投資。各邏輯網絡設備不單獨配置，由整個網絡系統統一考慮，通過劃分虛擬子網實現。

4.統一供電設計

由機房工程系統中配置的UPS實現對樓宇控制系統中關鍵和必要設備的供電。范圍包括：各類機房內的弱電設備、安保系統終端設備等。

5.接地的集成設計

涉及接地的設備范圍包括：所有機房內設備、弱電間內設備、控制室內設備、所有機柜、橋架管道等。在接地方式上，機房內按照機房工程標準與大樓的接地網連接，弱電間機柜及設備按照要求采用適當截面積的線纜連接接地排。弱電接地技術要求：采用共用接地或單獨接地，接地電阻均小于1Ω。

6.消防聯動的集成設計

消防報警聯動：當消防報警發生時，BA、PA、SA、門禁等系統發生聯動。聯動要求：必須采用硬件層的聯動，保證聯動的可靠性，在此基礎上可以配置軟件層的聯動。并可通過網關方式將消防相關信息集成至IBMS中，通過樓宇控制系統對消防系統進行統一監看。
